Open-E JovianDSS mit Checkmk überwachen

Open-E JovianDSS ist eine weit verbreitete Enterprise-Storage-Lösung, die in vielen Rechenzentren zum Einsatz kommt. Für den zuverlässigen Betrieb ist ein durchgängiges Monitoring unerlässlich. Checkmk bietet hierfür eine elegante Möglichkeit: Über die REST API von Open-E lassen sich sämtliche relevanten Storage-Daten direkt in Checkmk einbinden – ganz ohne zusätzlichen Agenten auf dem Storage-System.

In diesem Artikel wird gezeigt, wie die Integration Schritt für Schritt eingerichtet wird.

Voraussetzungen

#

• Checkmk-Server mit Netzwerkzugriff auf das Open-E System
• Open-E JovianDSS mit aktivierter REST API
• Admin-Zugang zu beiden Systemen
• curl und python3 auf dem Checkmk-Server verfügbar

Schritt 1: REST API auf dem Open-E aktivieren

#

Zunächst muss die REST API auf dem Open-E JovianDSS aktiviert werden. Dazu in der Web-Oberfläche unter System Settings den Bereich REST API access aufrufen:

1. Enable REST API access aktivieren
2. Port auf 82 belassen (Standard)
3. Access restriction auf Read-only setzen – für Monitoring reicht lesender Zugriff
4. Username und Password festlegen
5. Mit Apply bestätigen

💡 Optional: Im gleichen Bereich kann auch SNMP aktiviert werden, um zusätzliche Hardware-Daten (z. B. Temperaturen, Lüfter) über SNMP abzufragen. Die REST API liefert diese Daten allerdings bereits mit.

Schritt 2: API-Zugriff testen

#

Bevor die Integration in Checkmk konfiguriert wird, sollte der API-Zugriff vom Checkmk-Server aus getestet werden. Dazu per SSH auf den Checkmk-Server verbinden und folgenden Befehl ausführen:

curl -k -s -X GET \
  -u admin:DEIN_PASSWORT \
  -H 'Content-Type: application/json' \
  https://192.168.0.100:82/api/v3/monitoring/check-mk \
  | python3 -c 'import json,sys;obj=json.load(sys.stdin);print(obj["data"]["output"]);'

• -k überspringt die SSL-Zertifikatsprüfung (selbstsigniertes Zertifikat)
• -s unterdrückt die Fortschrittsanzeige
• 192.168.0.100 ist die IP-Adresse des Open-E Systems (entsprechend anpassen)
• Port 82 ist der Standard-API-Port von Open-E JovianDSS

Bei erfolgreicher Verbindung erscheint die Ausgabe im Checkmk-Agenten-Format – eine Auflistung aller verfügbaren Monitoring-Daten wie Filesystems, Interfaces, CPU und mehr.

Schritt 3: Host in Checkmk anlegen

#

Im nächsten Schritt wird das Open-E System als Host in Checkmk angelegt:

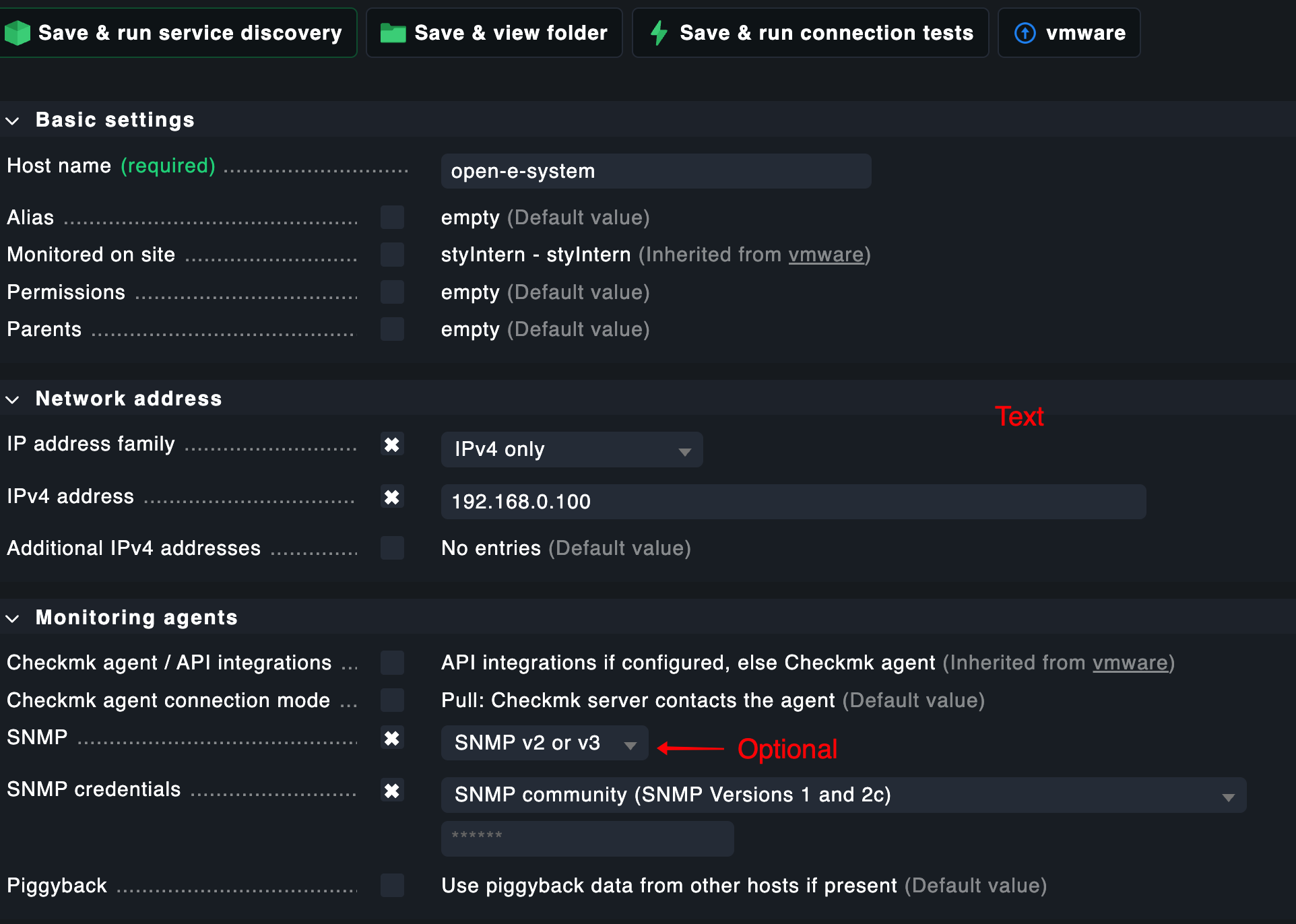

1. Unter Setup → Hosts → Create host einen neuen Host erstellen
2. Host name: z. B. open-e-system
3. IPv4 address: IP des Open-E Systems (z. B. 192.168.0.100)
4. Checkmk agent / API integrations: auf API integrations if configured, else Checkmk agent setzen
5. Optional: SNMP auf SNMP v2 or v3 aktivieren, falls zusätzliche SNMP-Daten gewünscht sind

Schritt 4: Custom Integration einrichten

#

Jetzt wird die eigentliche Datenabfrage konfiguriert. Checkmk bietet dafür die Möglichkeit, ein eigenes Programm anstelle des Standard-Agenten auszuführen:

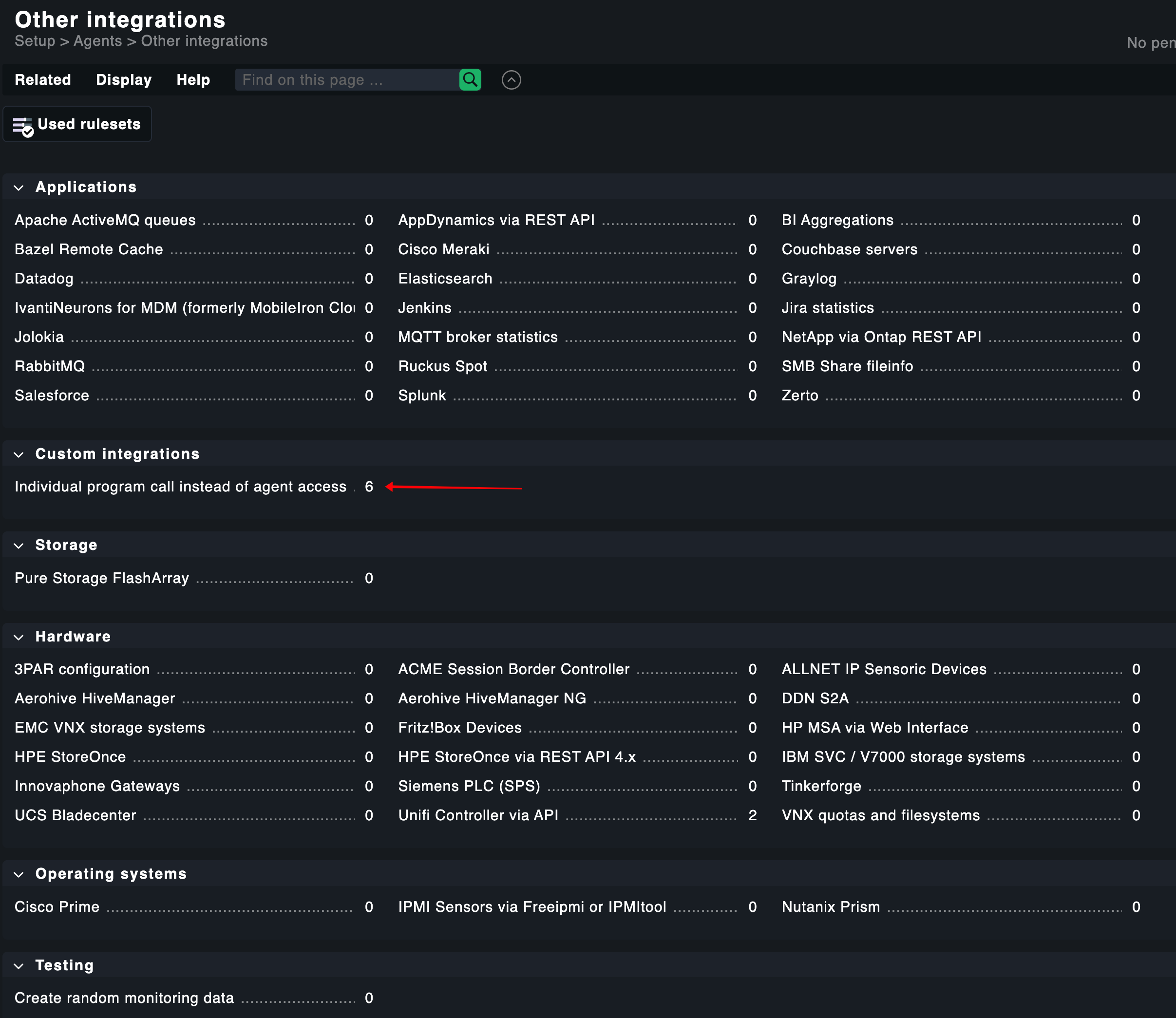

1. Unter Setup → Agents → Other integrations den Bereich Custom integrations öffnen
2. Dort auf Individual program call instead of agent access klicken

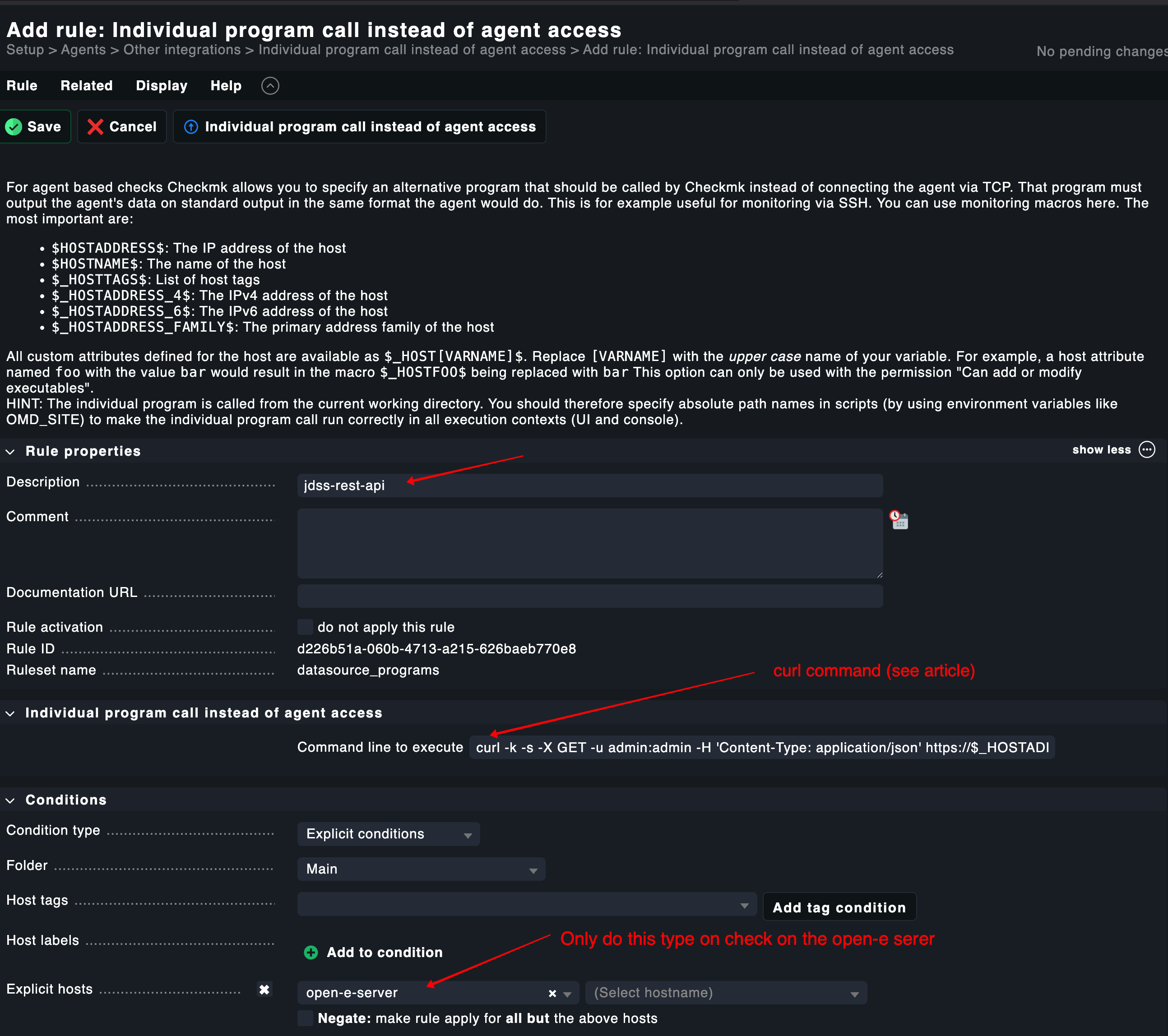

3. Eine neue Regel anlegen mit folgenden Einstellungen:

• Description: jdss-rest-api
• Command line to execute:

curl -k -s -X GET -u admin:DEIN_PASSWORT -H 'Content-Type: application/json' https://$_HOSTADDRESS_4$:82/api/v3/monitoring/check-mk | python3 -c 'import json,sys;obj=json.load(sys.stdin);print(obj["data"]["output"]);'

• Condition type: Explicit conditions
• Explicit hosts: Nur den Open-E Host auswählen (z. B. open-e-server)

⚠️ Wichtig: Das Checkmk-Makro $_HOSTADDRESS_4$ wird zur Laufzeit automatisch durch die IPv4-Adresse des Hosts ersetzt. Die Regel sollte über Explicit hosts nur auf die Open-E Systeme beschränkt werden, damit der Befehl nicht versehentlich auf andere Hosts angewendet wird.

4. Regel speichern und die Pending changes aktivieren

Schritt 5: Service Discovery durchführen

#

Nach dem Aktivieren der Änderungen kann die Service Discovery für den Open-E Host ausgeführt werden:

1. Den Host öffnen und auf Save & run service discovery klicken
2. Checkmk führt den konfigurierten curl-Befehl aus und erkennt automatisch alle verfügbaren Services

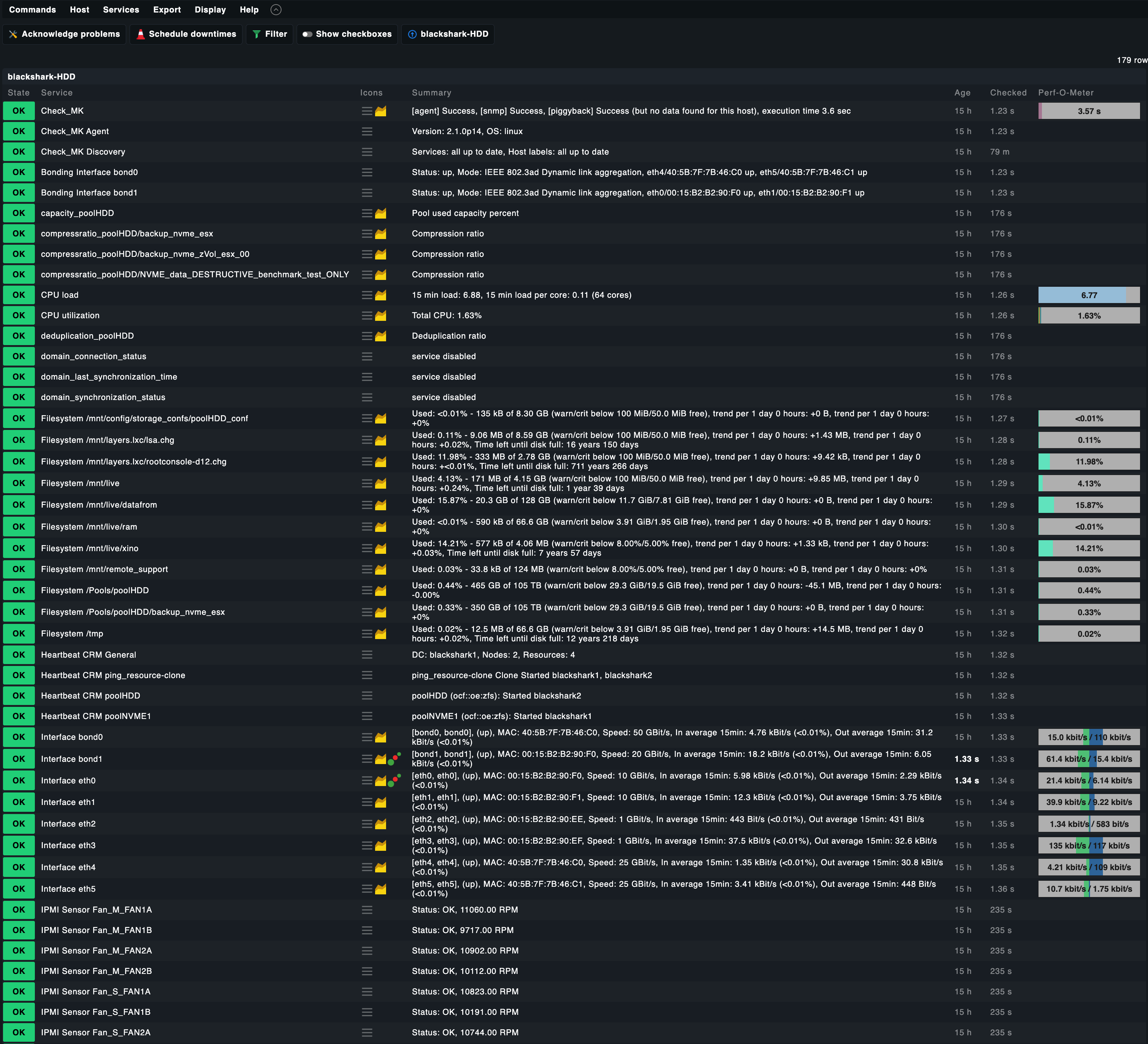

Das Ergebnis: Eine umfassende Übersicht aller Monitoring-Daten des Open-E Systems direkt in Checkmk.

Folgende Daten werden unter anderem überwacht:

• Filesystems: Belegung und Trends aller Pools und Volumes
• Netzwerk-Interfaces: Durchsatz, Fehler und Status der Bond- und Einzelinterfaces
• CPU-Auslastung: Last und Prozessornutzung
• IPM Sensoren: Lüfterdrehzahlen und Temperaturen
• Heartbeat CRM: Cluster-Status und Ressourcen
• Kompression und Deduplikation: Ratios der einzelnen Volumes

Schritt 6: Check-Parameter auf dem Open-E anpassen

#

Ein großer Vorteil der Checkmk-Integration in Open-E JovianDSS: Die Schwellwerte für die einzelnen Checks lassen sich direkt auf dem Storage-System konfigurieren – ohne Änderungen in Checkmk selbst.

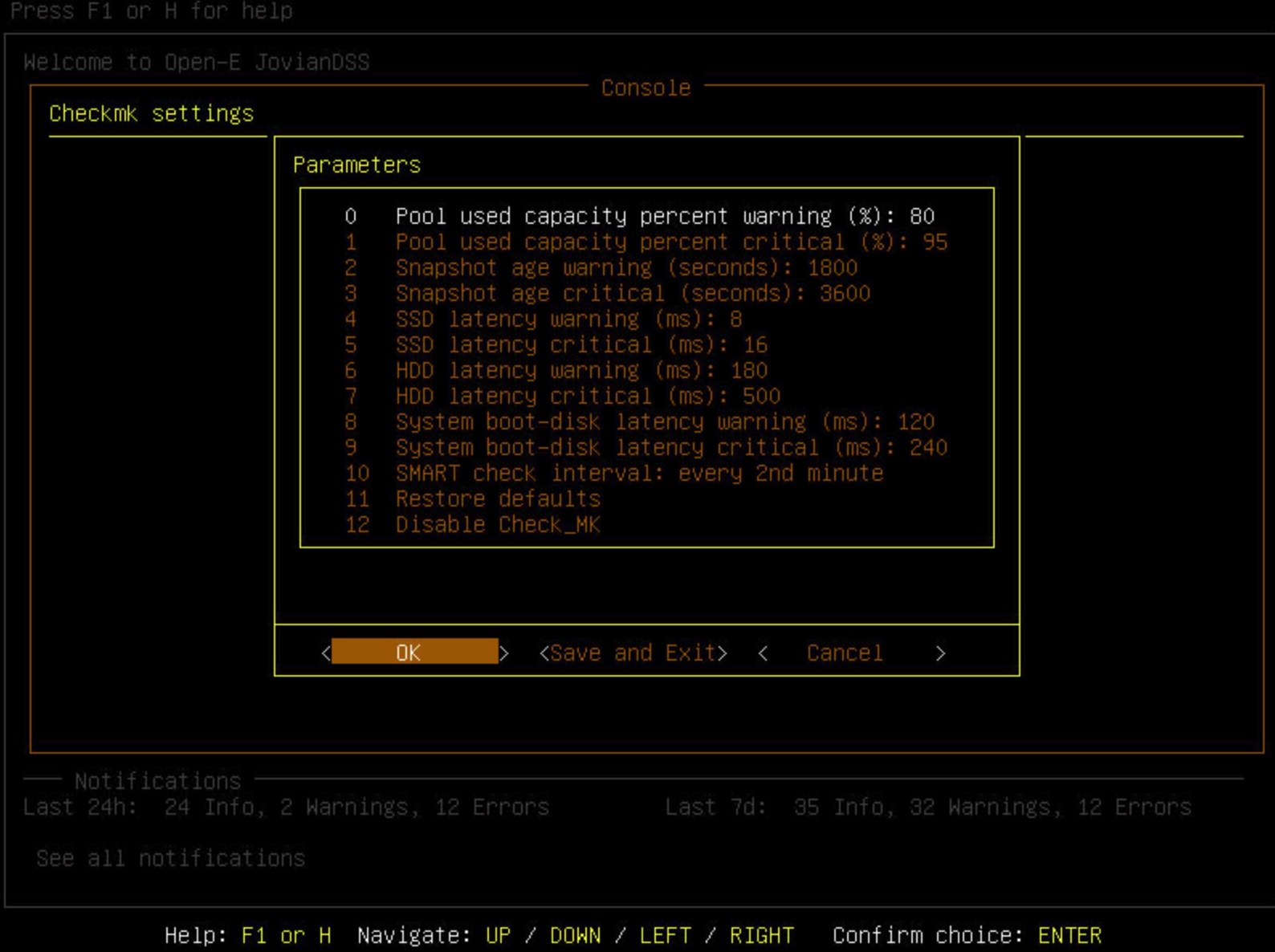

Die Einstellungen sind über die Konsole des Open-E Systems erreichbar. Dazu per SSH oder direkt an der Konsole anmelden und unter Console tools → Add-ons → Check_MK Settings den Konfigurationsdialog öffnen:

Im Konfigurationsdialog stehen folgende Parameter zur Verfügung:

Jeder Parameter kann einzeln angepasst werden. Nach der Änderung mit Save and Exit bestätigen.

💡 Tipp: Snapshot-Schwellwerte und Intervalle abstimmen

#

Besonders relevant sind die Snapshot-Age-Schwellwerte (Parameter 2 und 3). Standardmäßig wird eine Warnung ausgelöst, wenn der letzte Snapshot älter als 1800 Sekunden (30 Minuten) ist – bei über 3600 Sekunden (1 Stunde) wird der Check kritisch.

Das bedeutet: Die Snapshot-Erstellung auf dem Open-E sollte häufiger als alle 30 Minuten erfolgen, damit der Check nicht ständig anschlägt. Bei Stylite wurde das Snapshot-Intervall auf 20 Minuten eingestellt, um ausreichend Puffer zu haben.

Auch die Latenz-Schwellwerte für SSDs, HDDs und Boot-Disks sollten an die eigene Hardware angepasst werden. Die Standardwerte sind konservativ gewählt – in Hochleistungsumgebungen mit NVMe-SSDs können die SSD-Latenzschwellwerte ggf. noch niedriger angesetzt werden.

Fazit

#

Die Integration von Open-E JovianDSS in Checkmk über die REST API ist unkompliziert und liefert umfangreiche Monitoring-Daten ohne zusätzlichen Agenten. Mit einem einzigen curl-Befehl werden sämtliche relevanten Storage-Metriken – von Filesystem-Auslastung über Netzwerk-Interfaces bis hin zu Hardware-Sensoren – direkt in Checkmk verfügbar.

Für Fragen zur Implementierung oder spezifischen Anwendungsfällen im Storage-Monitoring stehe ich gerne zur Verfügung.

Wim Bonis ist CTO bei Stylite AG und beschäftigt sich schwerpunktmäßig mit Storage-Lösungen und IT-Infrastruktur.
